前情概要

据中国地震台网正式测定：07 月 03 日 20 时 57 分某市发生 3.7 级地震，震源深度 9 千米。某分析小组将用遥感卫星影像数据分析地震前后地表发生的形变。

检查 SARscape 在 ENVI 中的配置

  1. 安装 ENVI 以及 SARscape 扩展
  2. 下载研究地区对应时段的 Sentinel 卫星影像和 DEM
  3. 检查 SARscape 在 ENVI 中的配置
  4. 有条件的话还可以准备 GPC 文件，但它不是必须的

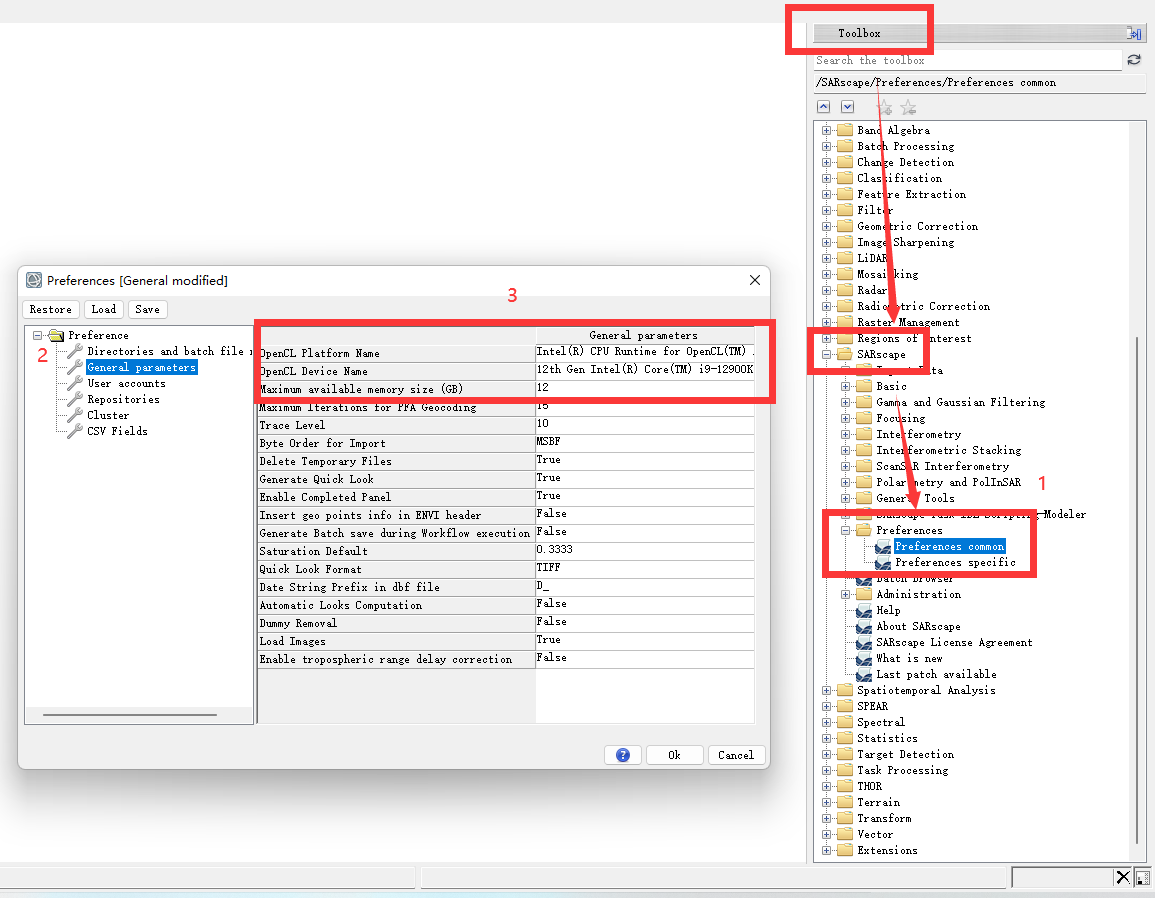

pre_common

设置内存占用限制，检查 OpenCL 硬件加速的配置情况， 我这里没有独显就只开了核显 。

应用 ENVI 自带的 Sentinel 参数设置

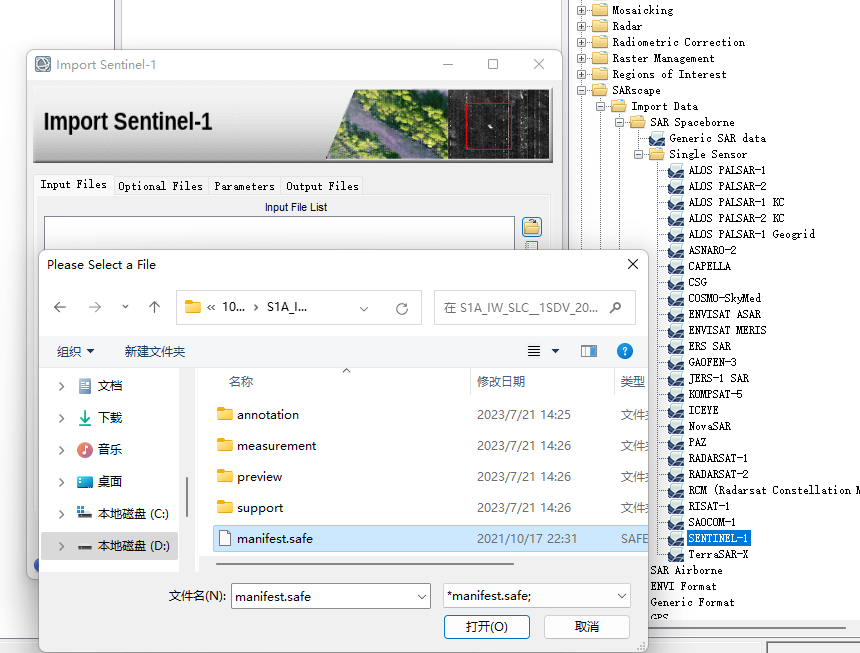

加载 Sentinel 卫星影像

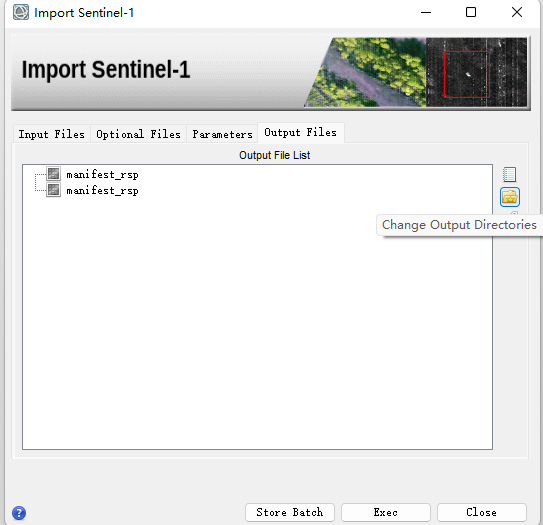

依次导入所有影像，选择统一输出的目录，点击 Exec 开始读取。

（SARscape 默认为每个步骤的输出文件重命名为 原文件名 加 特定后缀 ，有特殊需求可以在 Parameters 里更改。）

基线估算

打开基线估算

/SARscape/Interferometry/Interferometric Tools/Baseline Estimation

输入主从影像的 _list 文件，点击 Exec 开始执行。

1
2
3
4
5
6
7
8
9
10
11
12
13
Normal Baseline (m) = -40.038	Critical Baseline min - max(m) = [-6475.240] - [6475.240]
Range Shift (pixels)    = 16.016
Azimuth Shift (pixels)  = -13414.929
Slant Range Distance (m)  = 880579.036
Absolute Time Baseline (Days) = 12
Doppler Centroid diff. (Hz) = 4901.873	Critical min-max (Hz) = [-486.486] - [486.486]
2 PI Ambiguity height (InSAR) (m) = 390.992
2 PI Ambiguity displacement (DInSAR) (m) = 0.028
1 Pixel Shift Ambiguity height (Stereo Radargrammetry) (m) = 32843.320
1 Pixel Shift Ambiguity displacement (Amplitude Tracking) (m) = 2.330
Master Incidence Angle = 39.869	Absolute Incidence Angle difference = 0.003
Pair potentially suited for Interferometry, check the precision plot

基线估算的结果显示，这两景数据的空间基线为-40.038米，位于临界基线 ±6475.240 米之内，时间基线 12 天，做 DInSAR 的一个相位变化周期代表的地形变化为 0.028 米。

DInSAR Displacement WorkFlow 工作流

选择需要处理的影像

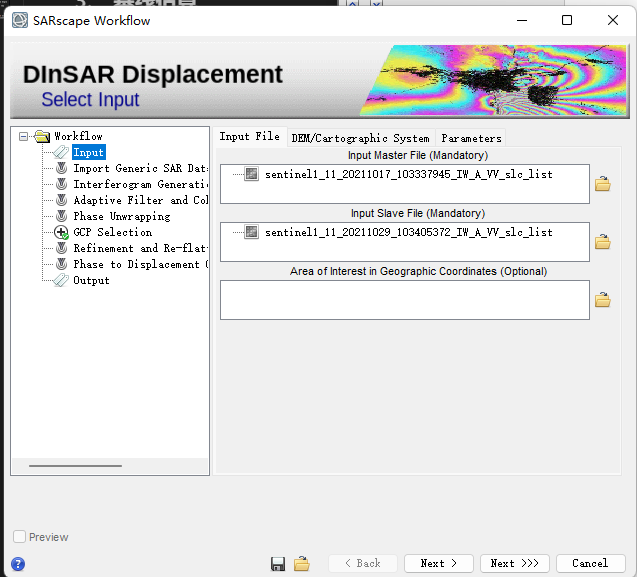

打开 DInSAR Displacement WorkFlow 工作流。

/SARscape/Interferometry/DInSAR Displacement Workflow

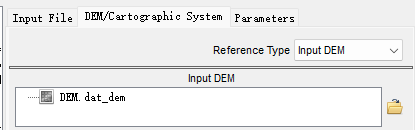

选择主从影像，引用 DEM 。

（没有准备 DEM 可以在 Toolbox/SARscape/General Tools/DEM Extraction/SRTM-3 Version 4 里下载 ）

接着左侧的选项栏可以直接调整每个步骤的参数，调完所有的之后再启动可以无人值守跑完整个流程。

注意不要点到 Next 去了，调一步走一步会很浪费时间。

干涉图生成

选择 lnterferogram Generation。

干涉图滤波和相干性计算

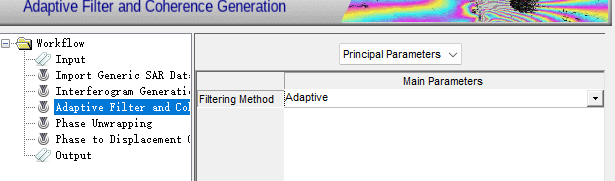

在左侧的选项栏找到Adaptive Filter and Coherenace Generation，对上一步生成的差分干涉图进行滤波，对干涉图的噪声进行一定程度的抑制，计算干涉像对的相干系数。

如果你的影像分辨率很高，应当使用对高分辨率影像更友好算法。（分辨率不到 5 米的可以跳过这步）

相位解缠

选择Phase Unwrapping。干涉图中的相位，从 -π 到 π 呈周期性变化，当真实相位值大于 π 时，相位会重新从 -π 开始，以 2π 为周期循环。相位解缠是将相位由差分相位恢复为真实值的过程。根据需要选择解缠方法，解缠分解等级和解缠最小相干系数阈值。

轨道精炼

进入GCP selection，使用一组代表稳定位置的 GPC 点，进行多项式拟合，对轨道误差进行去除，优化相位解缠的结果。

相位转形变与地理编码

选择Phase to Displacement Conversation and GeoCoding，将经过轨道精炼和重去平的解缠相位，转换为形变，并地理编码到地理坐标系。

开始处理

如果没有什么其他特殊需求的话其他的地方，其他参数就都按自动填写的默认值就好了。

都调完了后就在Output选择结果文件的输出路径。

然后回到Input直接点 NEXT >>> 开始任务。

我的高精度影像数据在工作站满载跑了一个晚上才跑完，所以配置比较差的朋友可能要注意合理安排时间。

附配置单
E5 2666v3 * 2
1080 Ti * 1
96 GB DDR4
1TB SSD

结果分析

图中可以看到，颜色越红的区域就是影响越大的区域。
